ГРАДИРНЯ ГМВ – 20 «МИНИ»
|
ГРАДИРНЯ ГМВ – 20 «МИНИ»
Предназначена для эффективного охлаждения воды в системах оборотного водоснабжения компрессорных станций, электронагревательных устройств, холодильных установок, установок кондиционирования воздуха, другого оборудования и технологических процессов, в которых тепло необходимо отводить с помощью охлаждения воды.
Основные технические данные
| № п/п |
Наименоване параметра |
ГМВ-20 «МИНИ» |
| 1 |
Допустимая гидравлическая нагрузка, м³/час |
|
| |
- минимальная |
12 |
| |
- номинальная |
16 |
| |
- максимальная |
20 |
| 2 |
Рекомендуемое давление воды перед градирней, м. вод. ст. |
3 – 6 |
| 3 |
Перепад температур воды, °C |
5 – 15 |
| 4 |
Тепловая нагрузка, Мкал./час |
не менее 80 |
| 5 |
Капельный унос, |
не более 0.01 |
| 6 |
Тип разбрызгивающих сопел |
Dek C1 |
| 7 |
Вентилятор осевой В 06-300 |
N 8 |
| 8 |
Мощность электродвигателя, кВт |
0,75 – 1.1 |
| 9 |
Уровень шума на расстоянии 10 м, Дбл |
не более 70 |
| 10 |
Габаритные размеры ( длин. • шир. • выс. ), мм |
196012302140 |
| 11 |
Допустимая температура воды на входе в градирню, °С |
не более 65 |
| 12 |
Емкость приемного бака, м3 |
0,45 |
| 13 |
Патрубок подачи воды ( Dу1 ), мм |
65 |
| 14 |
Перелив (Dу2), мм |
20 |
| 15 |
Сливной патрубок ( Dу3 ), мм |
100 |
| 16 |
Масса без воды , кг |
385 |
| 17 |
Масса с водой, кг |
885 |
|
Нагретая вода по трубам водораспределительной системы подается на форсунку, которая равномерно распределяет ее по поверхности оросителя; после чего, проходя сверху вниз, охлаждается поперечным потоком воздуха, создаваемым вентилятором и стекает в приемный бак.
Капли влаги, которые выносятся потоком воздуха, задерживаются водоуловителем и также стекают в приемный бак. |
 |
Конструктивные особенности
Полимерный ороситель обеспечивает интенсивное охлаждение воды при низком аэродинамическом сопротивлении, не засоряется, стойкий к низким температурам воздуха, срок службы - до 15 лет.
Внутренние и внешние металлические поверхности градирни покрыты защитным антикоррозийным покрытием на основе органичных смол и натуральных масел со специальными добавками. Благодаря своей высокой текучести и смачивающей способности средство вытесняет из микропор материала влагу и воздух и создает пленку, которая защищает поверхность даже от электролитической и подпленочной коррозии.
Вентилятор вынесен за зону нагретого и влажного воздуха. Имея небольшой вес и очень низкий капельный вынос, градирня может устанавливатся на крышах домов.

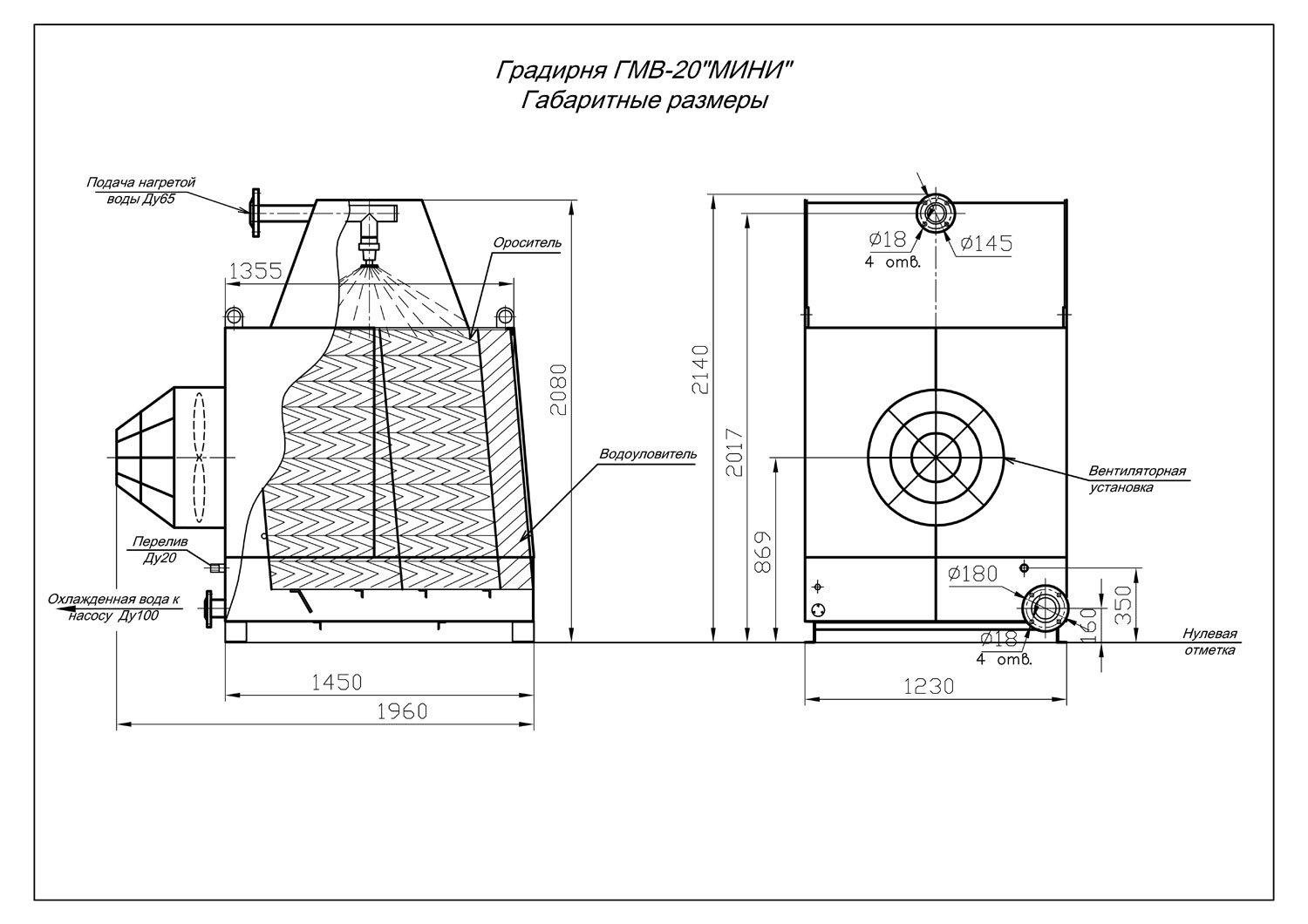

ГРАДИРНЯ ГМВ – 20 «МИНИ» габаритные размеры

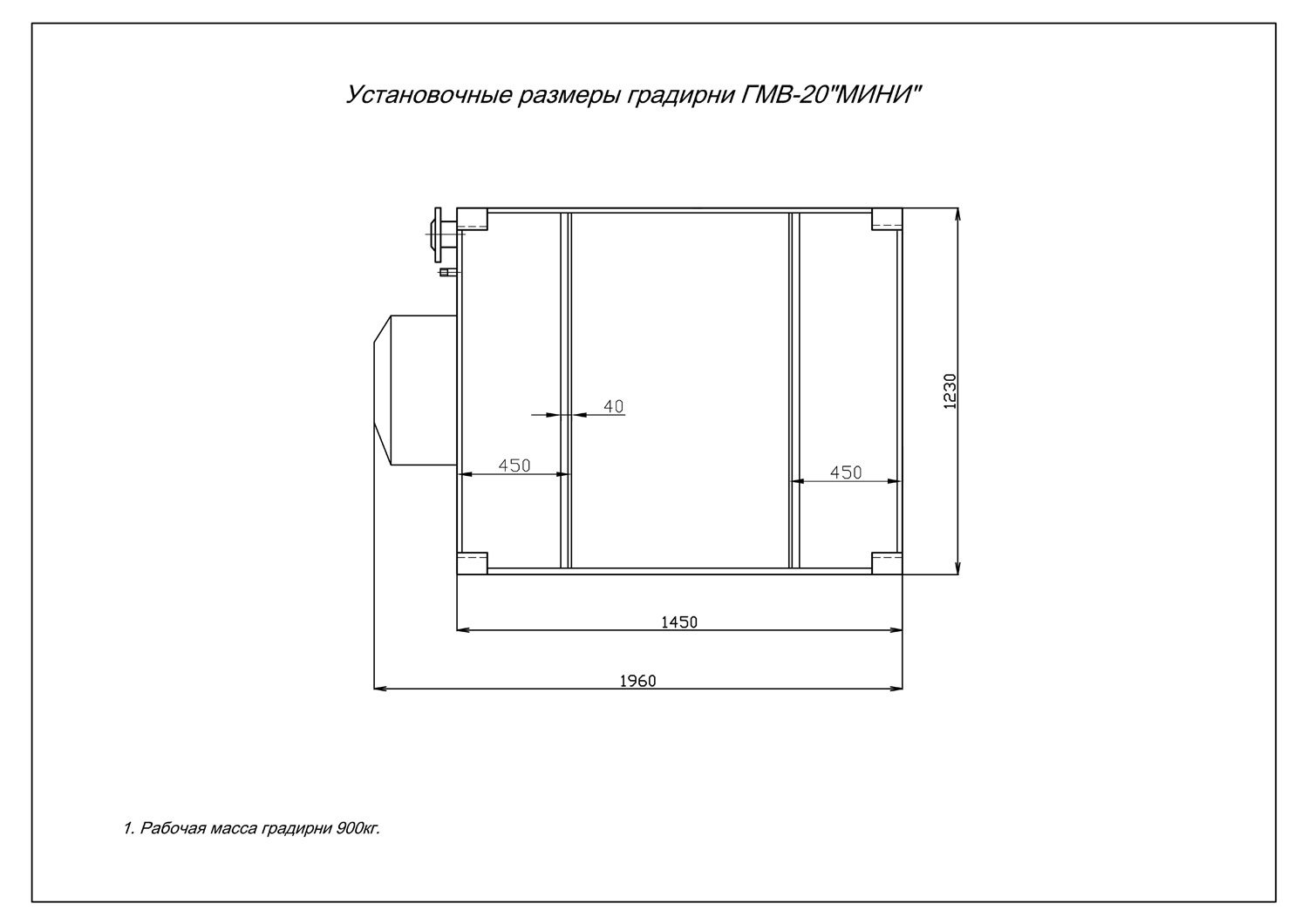

ГРАДИРНЯ ГМВ – 20 «МИНИ» установочные размеры
|
 |
