Диффузор
|
ДИФФУЗОРЫ СТЕКЛОПЛАСТИКОВЫЕ

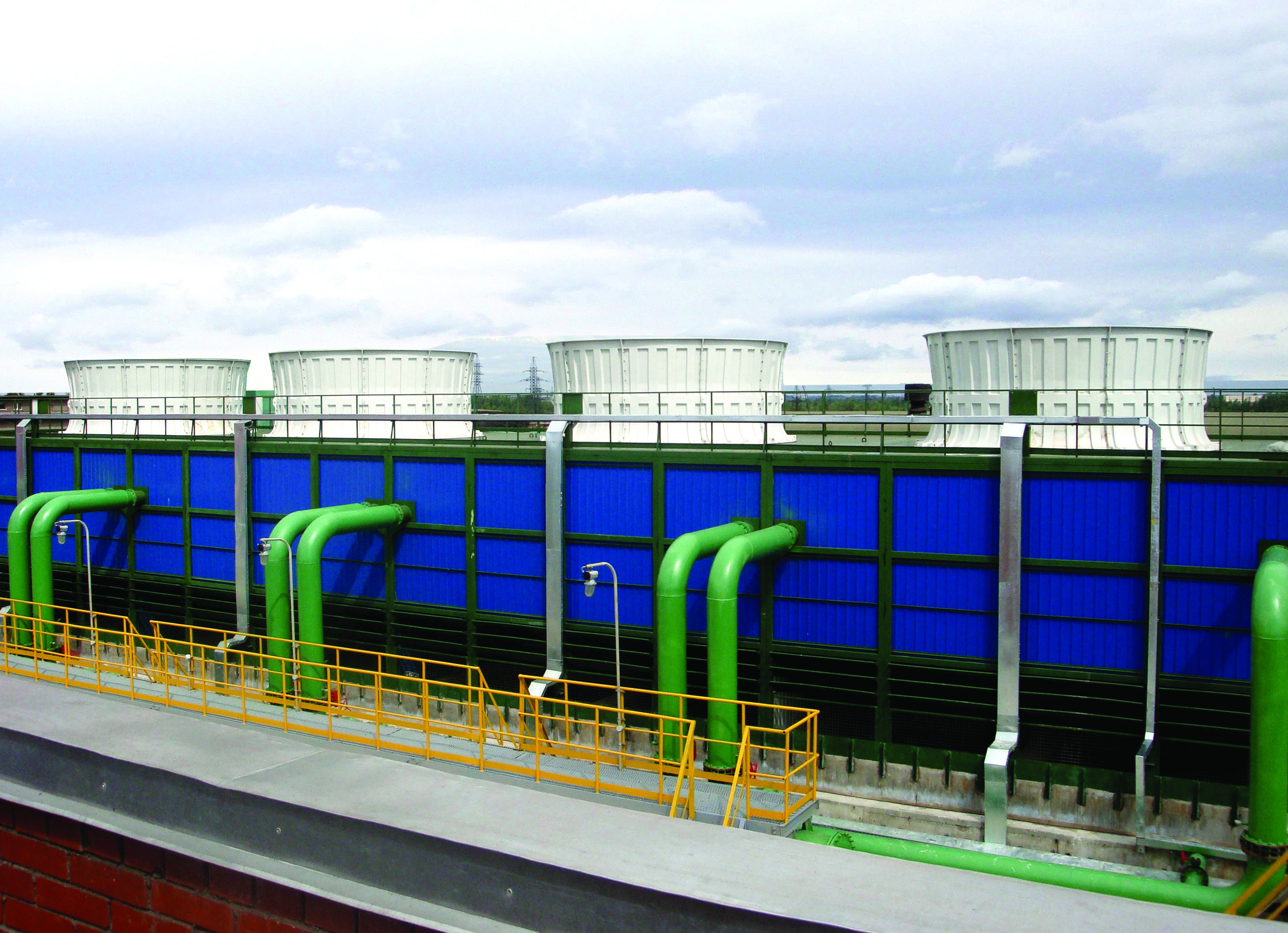

ДЛЯ ВЕНТИЛЯТОРНЫХ УСТАНОВОК ГРАДИРЕН

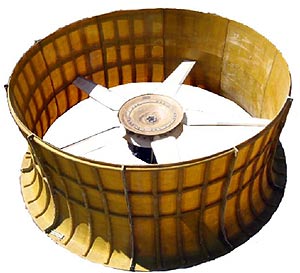

Диффузоры изготавливаются из ламинированного стеклопластика, имеет обтекаемые входные отверстия, где обеспечивается минимальный зазор между краями лопастей и корпусом диффузора.
При его разработке использованы передовые системы расчёта конструкций, а при производстве – цифровые технологии, поэтому он имеет идеальную окружность в области вращения рабочего колеса.
Многослойная структура диффузора имеет специально разработанную систему ребер жесткости, благодаря чему он обладает легким весом и высокой прочностью.
Диффузоры изготавливаются согласно ТУ У 29.2-20054481-004:2005.
Технические параметры диффузоров в стеклопластиковом исполнении
| Тип диффузора |
Основные параметры и размеры |
Диаметр в области
рабочего колеса,
мм |
Диаметр основы,
мм |
Высота,
мм |
Количество
сегментов, шт. |
Маса,
кг |
| ВГ-25СП |
2405±24 |
2405±24 |
500±5 |
3 |
40 |
| ВГ-45СП |
4500±45 |
5300±53 |
2000±20 |
10 |
550 |
| ВГ-50СП |
Исполнение 1 |
5040±50
|
5910±59 |
1520±15 |
10 |
380 |
| Исполнение 2 |
2150±21 |
420 |
| ВГ-70СП |
Исполнение 1 |
7050±70 |
8400±84 |
2200±22 |
12 |
650 |
| Исполнение 2 |
3150±31 |
900 |
|
 |
