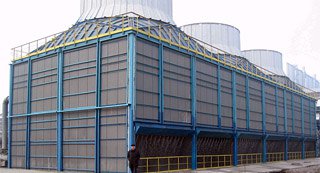

Градирни предназначены для охлаждения воды в системах оборотного водоснабжения компрессорных станций, холодильных установок, установок кондиционирования воздуха, другого теплообменного оборудования, в котором тепло необходимо отводить при помощи охлаждающей воды.

В градирнях производства «БРОТЕП» применены новейшие разработки мирового уровня, что гарантирует эффективное охлаждение оборотной воды при самых неблагоприятных внешних условиях.

Данные градирни могут быть сблокированы по 2, 3, 4 секции .

Технические характеристики

№ п/п Наименование параметра Значение параметра

1 Гидравлическая нагрузка (расход воды), м³/час - минимальная 1 000

- номинальная 1700-1800

- максимальная 2500

2 Давление воды на входе в градирню, м.вод.ст. (кгс/см²) 3,0÷15,0 (0,5÷1,5)

3 Температурный перепад ∆ t, °С 5÷20

4 Тепловая нагрузка при υ=30°С, t=20°С, φ=40%, Мкал/час 18000

5 Капельный унос, % не более 0,02

Испарение воды, % от расхода воды 1,07

6 Диаметр вентилятора, мм 7000

7 Потребляемая мощность эл. двигателя, кВт 75/9,4

Частота вращения вентиляторной установки, об/мин 180/90

8 Габаритные размеры ( длин.• шир.• выс.), мм 12000 • 12000 • 10400

9 Допустимая температура воды на входе в градирню (t1), °C не более 65

10 Патрубок подачи воды (Dу1), мм 600

11 Уровень шума на расстоянии 10м, дБ не более 85
u - температура воздуха по «сухому» термометру; t - температура воздуха по «мокрому» термометру;
φ - относительная влажность воздуха.

Принцип работы

Нагретая вода по трубам водораспределительной системы подается на форсунки, которые равномерно распределяют ее по поверхности оросителя.

После этого, проходя сверху вниз, вода охлаждается встречным потоком воздуха, создаваемым вентилятором и стекает непосредственно в бассейн.

Капли воды, уносимые потоком воздуха, задерживаются водоуловителем и также стекают вниз.

Конструктивные особенности

Градирни работают по принципу противотока водяного и воздушного потоков. Воздух поступает через входные окна расположенные внизу градирни, проходит через ороситель навстречу водяному потоку, и на высокой скорости выбрасывается в атмосферу.

Несущий каркас градирни состоит из металлических конструкций, которые монтируются на месте установки охладительного оборудования.

Все металлоконструкции градирни предварительно защищены от коррозии грунтовочным покрытием. Покрытие каркаса градирни многокомпонентной краской осуществляется на окончательном этапе монтажа градирен. Соединительные элементы защищены от коррозии оцинкованным покрытием.

Для удобства обслуживания градирня оборудована мостиками, лестницей и другими вспомогательными конструкциями, которые существенно упрощают процесс эксплуатационного обслуживания градирен. Возможно два варианта обшивки градирен - из ПВХ листов или из пластика армированного стекловолокном.

Полимерный ороситель обеспечивает высокий эффект охлаждения воды при низком аэродинамическом сопротивлении, не засоряем, устойчив к низким температурам воздуха.

В верхней части градирни расположена вентиляторная установка. В состав вентиляторной установки входит импортный электродвигатель, рабочее колесо со стеклопластиковыми лопастями и стеклопластиковый диффузор.

Градирня поставляется заводской готовности в разобранном виде (отдельными монтажными единицами) автомобильным транспортом.
